Electrodo de Puesta a Tierra con Capacidad máxima de 700A
Modelo: TG-700
Marca: TOTAL GROUND
Especificaciones:
Los electrodos de puesta a tierra marca TOTAL GROUND deben ser instalados en conjunto con nuestro compuesto mejorador de tierra para asegurar una resistencia menor a 2 Ohm (en la mayoría de los casos) y una instalación libre de mantenimiento correctivo hasta por 20 años.
Los electrodos magnetoactivos incluyen una brújula y nivel para asegurar una integración profesional.
Electrodo

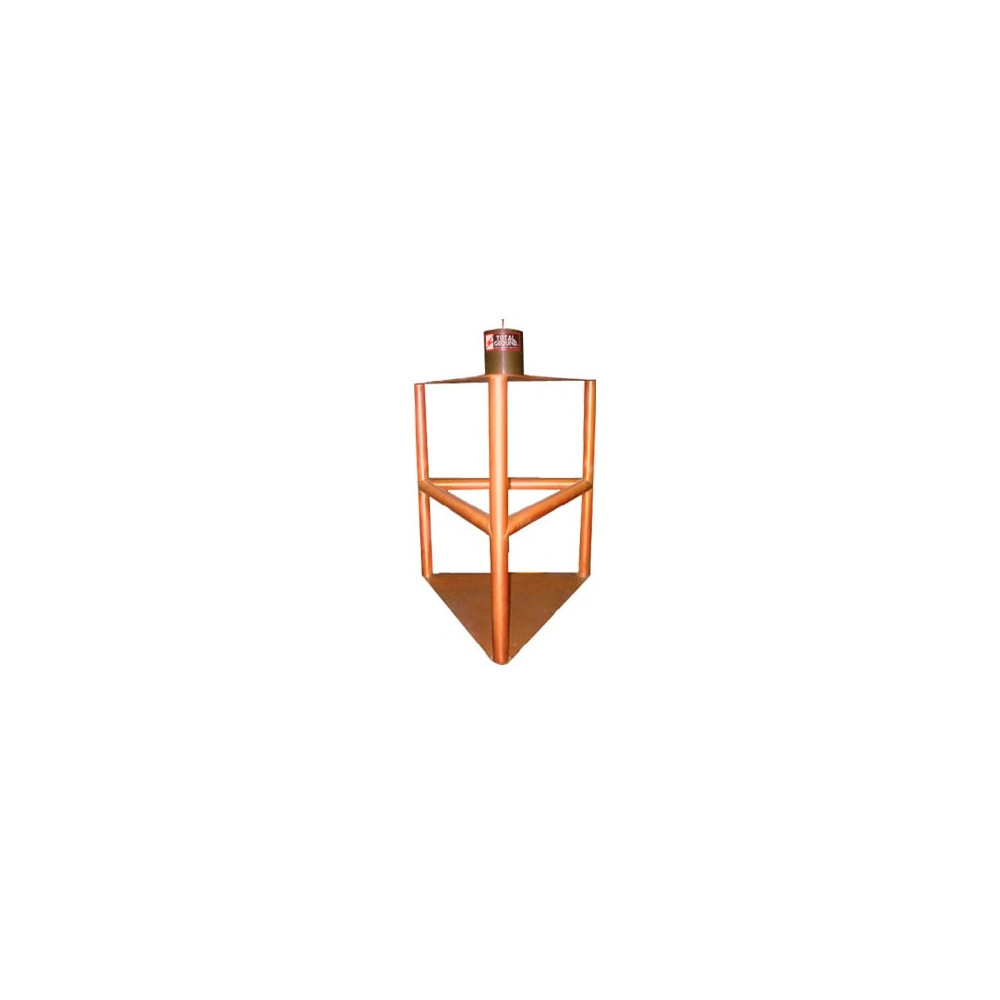

Electrodo de puesta a tierra marca TOTAL GROUND modelo TG-700. Elaborado de cobre electrolítico altamente conductivo, tratado especialmente para retardar los efectos de la corrosión.
Características
- Diseñados en forma de delta tubular.
- Soldadura con cobre electrolitico.
- Dimensiones 67 x 60 cm.
Filtro LCR
Incluye bobina LCR (inductivo, capacitivo y resistivo) montada en estructura.
DESCRIPCIÓN:
- Unid​ad de Medida: Individual.
- Descripción: Electrodo Magnetoactivo.
- Capacidad: 700 Amperes.
APLICACIONES RECOMENDADAS:
El electrodo TG-700 se utiliza para la puesta a tierra de:
- Plantas industriales.
- Transformadores. (Consultar Guía de Selección).
- Sistemas de pararrayos.
Incluye los siguientes componentes:
| Cantidad |
Modelo |
Descripción |
| 1 |
TG700 |
Electrodo. |
| 1 |
-- |
Brújula y nivel. |
| 1 |
-- |
Filtro LCR. |
Accesorios complementarios (No inlcuido):
| Cantidad |
Modelo |
Descripción |
| 1 |
ANTIOX |
Spray protector para conectores. |
| 5 |
TGCR14 |
Conector de Bronce. |
| 2 |
TGAB21 |
Conector de Varilla.
|
| 1 |
S1010 |
Registro para electrodo.
|
| 1 |
SLY343BLK |
Cable de cobre recubierto THW-SL Calibre 1/0 AWG.
|
| 1 |
TGBUSG10 |
Barra de unión de 7-7/8" x 2" x 1/4" con aisladores de 1000A de capacidad.
|
| 1 |
TGBUE10 |
Barra de unión y distribución de hilos.
|
| 4 |
H20HM |
Saco de 11 Kg de mejorador de suelo. |
| 1 |
TGC02 |
Acoplador. |
Preguntas Frecuentes
- ¿Este kit de tierra física me garantiza 5 ohms de resistencia?
La resistencia del sistema depende directamente de las características del Terreno (tipo de suelo, humedad, sales, densidad, compactación, etc) y del mejoramiento que se realice (Aplicación de mejoradores químicos, relleno con tierra negra, aumento de la profundidad o cantidad de electrodos). Un dimensionamiento adecuado puede ayudar a reducir los niveles de resistencia, incluso logrando valores muy cercanos a cero.
- ¿Es necesario colocar las masas Auxiliares?
Es recomendable integrar el acoplamiento de masas auxiliares mediante el acoplador de impedancias. Aunque no es un componente obligatorio, Total Ground lo sugiere porque, al sumar resistencias en paralelo, reduce significativamente la resistencia total y mejora el rendimiento del sistema. Además, su instalación es requisito para validar la garantía de 20 años en los sistemas de puesta a tierra Total Ground.
