Los electrodos de puesta a tierra marca TOTAL GROUND deben ser instalados en conjunto con nuestro compuesto mejorador de tierra para asegurar una resistencia menor a 2 Ohm (en la mayoría de los casos) y una instalación libre de mantenimiento correctivo hasta por 20 años.
Los electrodos magnetoactivos incluyen una brújula y nivel para asegurar una integración profesional.
Electrodo

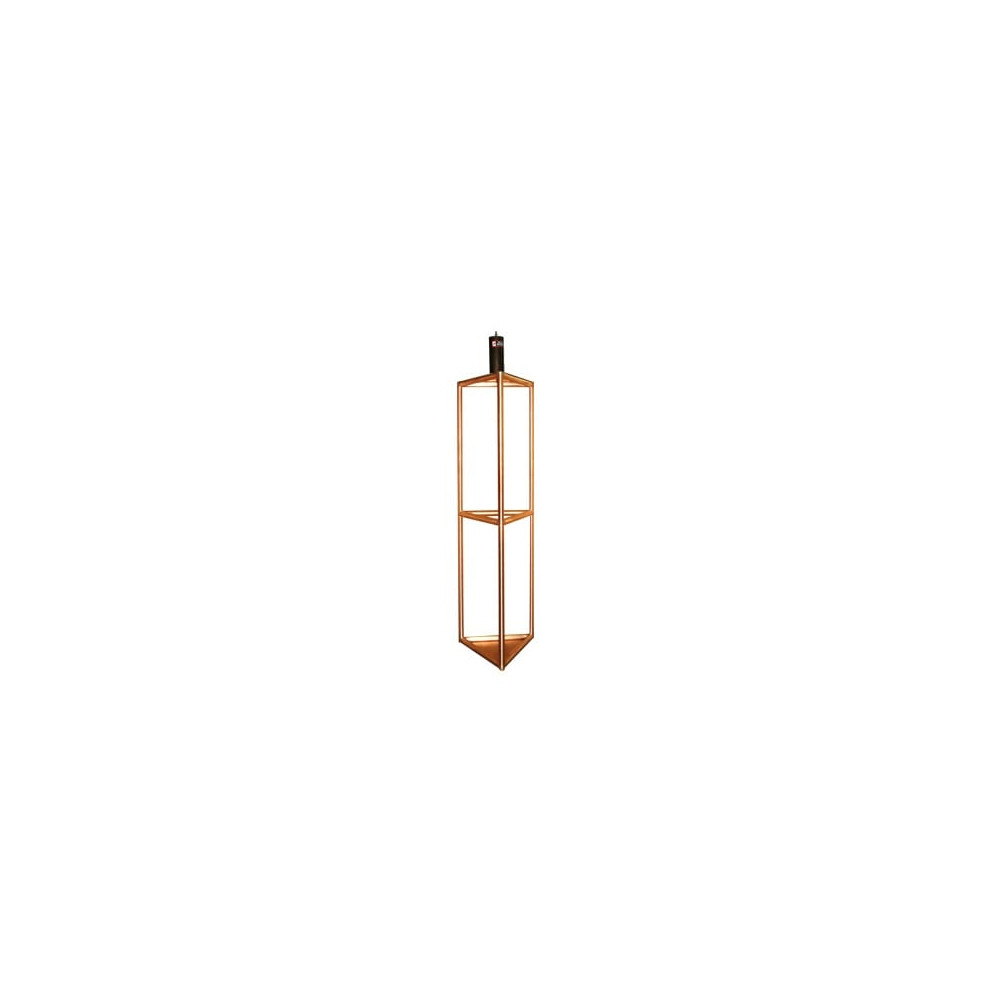

Electrodo de puesta a tierra marca TOTAL GROUND modelo TG-1500. Elaborado de cobre electrolítico altamente conductivo, tratado especialmente para retardar los efectos de la corrosión.
Características
- Diseñados en forma de delta tubular.
- Soldadura con cobre electrolitico.
- Dimensiones 200 x 58 cm.
Filtro LCR
Incluye bobina LCR (inductivo, capacitivo y resistivo) montada en estructura.
DESCRIPCIÓN:
- Unid​ad de Medida: Individual.
- Descripción: Electrodo Magnetoactivo.
- Capacidad: 1500 Amperes.
APLICACIONES RECOMENDADAS:
El electrodo TG-1500 se utiliza para la puesta a tierra de:
- Plantas industriales.
- Transformadores. (Consultar Guía de Selección).
- Sistemas de pararrayos.
Incluye los siguientes componentes:
| Cantidad |
Modelo |
Descripción |
| 1 |
TG1500 |
Electrodo. |
| 1 |
-- |
Brújula y nivel. |
| 1 |
-- |
Filtro LCR. |
Accesorios complementarios (No inlcuido):
| Cantidad |
Modelo |
Descripción |
| 1 |
ANTIOX |
Spray protector para conectores. |
| 5 |
TGCR14 |
Conector de Bronce. |
| 2 |
TGAB21 |
Conector de Varilla.
|
| 1 |
S1010 |
Registro para electrodo.
|
| 1 |
SLY349BLK |
Cable de cobre recubierto THW-SL Calibre 4/0 AWG.
|
| 1 |
TGBUSG10 |
Barra de unión de 7-7/8" x 2" x 1/4" con aisladores de 1000A de capacidad.
|
| 1 |
TGBUE10 |
Barra de unión y distribución de hilos.
|
| 12 |
H20HM |
Saco de 11 Kg de mejorador de suelo. |
| 1 |
TGC04 |
Acoplador. |
