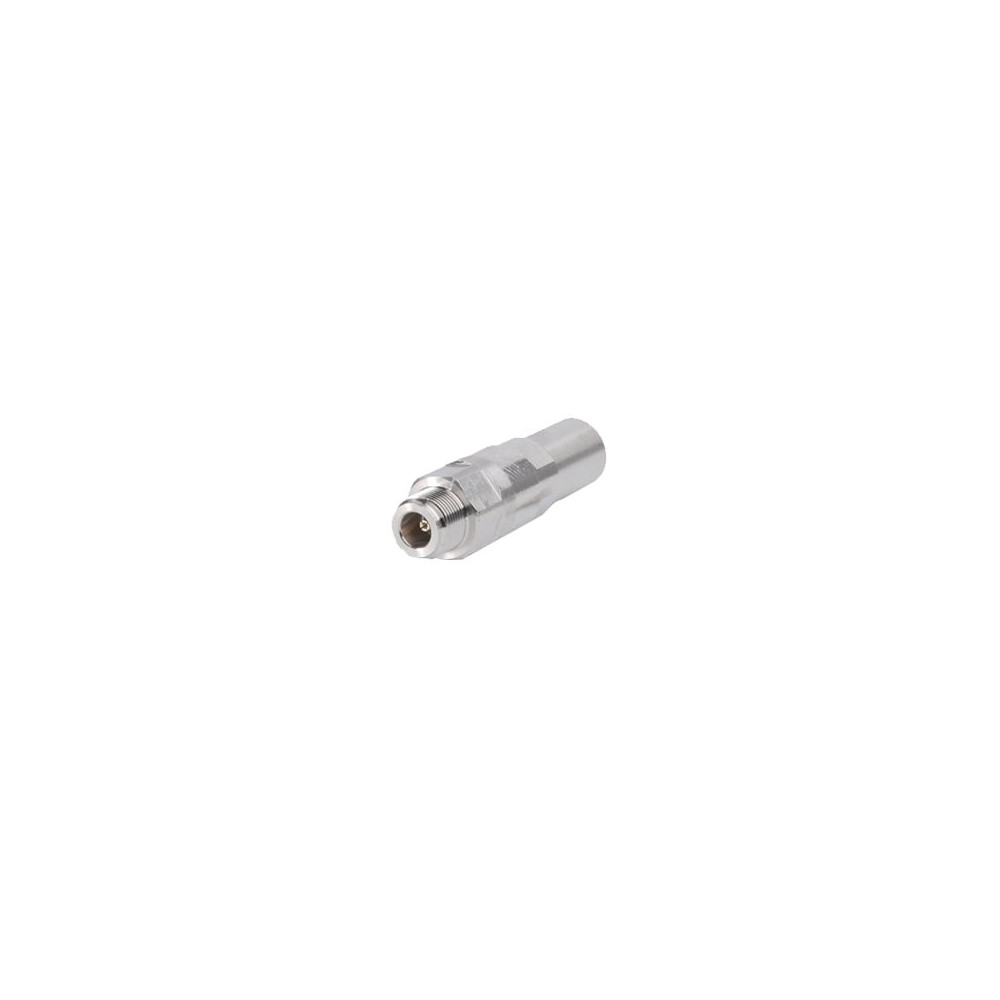

Conectores Positive Stop™
• Seguros, infalible, no requiere herramientas especiales para su conexión
• Facilite la conexión del conector y asegure una excelente calidad de transmisión RF line performance con Stop Connectors positivos de Andrew.
⃠No requiere herramientas especiales
⃠Se aprieta por completo en menos de una rotación
⃠Verificación visual y mecánica del ajuste
⃠Mecanismo de sellado integrado
⃠Instalación mas rapida y sencilla
⃠Excelente rendimiento eléctrico
ESPECIFICACIONES
Especificaciones Generales
⃠Interfaz: N Hembra
⃠Tipo de cuerpo: Recto
⃠Marca: HELIAX®|Positive Stop™
⃠Angulo de montaje: derecho
Especificaciones Eléctricas
⃠Conector de impedancia: 50 ohm
⃠Banda de frecuencia de operación: 0 – 8800 MHz
⃠Impedancia de cable: 50 ohm
⃠3rd Order IMD, tipica: -116 dBm @ 910 MHz
⃠3rd Order IMD Metodo de prueba Dos +43 dBm carriers
⃠RF voltaje máximo de operación (vrms): 707.00 V
⃠Voltaje de prueba CD: 2000 V
⃠Resistencia de contacto externo, máximo: 0.30 mOhm
⃠Resistencia de contacto interno, máximo: 2.00 mOhm
⃠Resistencia de aislamiento, minimo: 5000 MOhm
⃠Poder promedio: 0.6 kW @ 900 MHz
⃠Peak Power, Maximo 10.00 kW
⃠Insertion loss, typical 0.05 dB
⃠Efectividad del aislante (blindaje) -130 dB
Especificaciones Mecánicas
Metodo de acoplamiento del contacto externo: Ring-flare
Metodo de acoplamiento del contacto interno: Captivated
Enchapado del contacto externo: Trimetal
Enchapado del contacto interno: Plata
Durabilidad del acoplado: 25 ciclos
Durabilidad de la interface: 500 ciclos
Metodo durabilidad de la interface: IEC 61169-16:9.5
Conector de fuerza de retención: 890 N | 200 lbf
Conector de esfuerzo de torsion: 5.42 N-m | 48.00 in lb
Fuerza de inserción: 66.72 N | 15.00 lbf
Metodo de inserción: MIL-C-39012C-3.12, 4.6.9
Dimensiones
Tamaño nominal: 1/2 in
Diametro: 22.40 mm | 0.88 in
Longitud: 73.48 mm | 2.89 in
Peso: 89.63 g | 0.20 lb
Longitud: 73.48 mm | 2.89 in
Peso: 89.63 g | 0.20 lb
