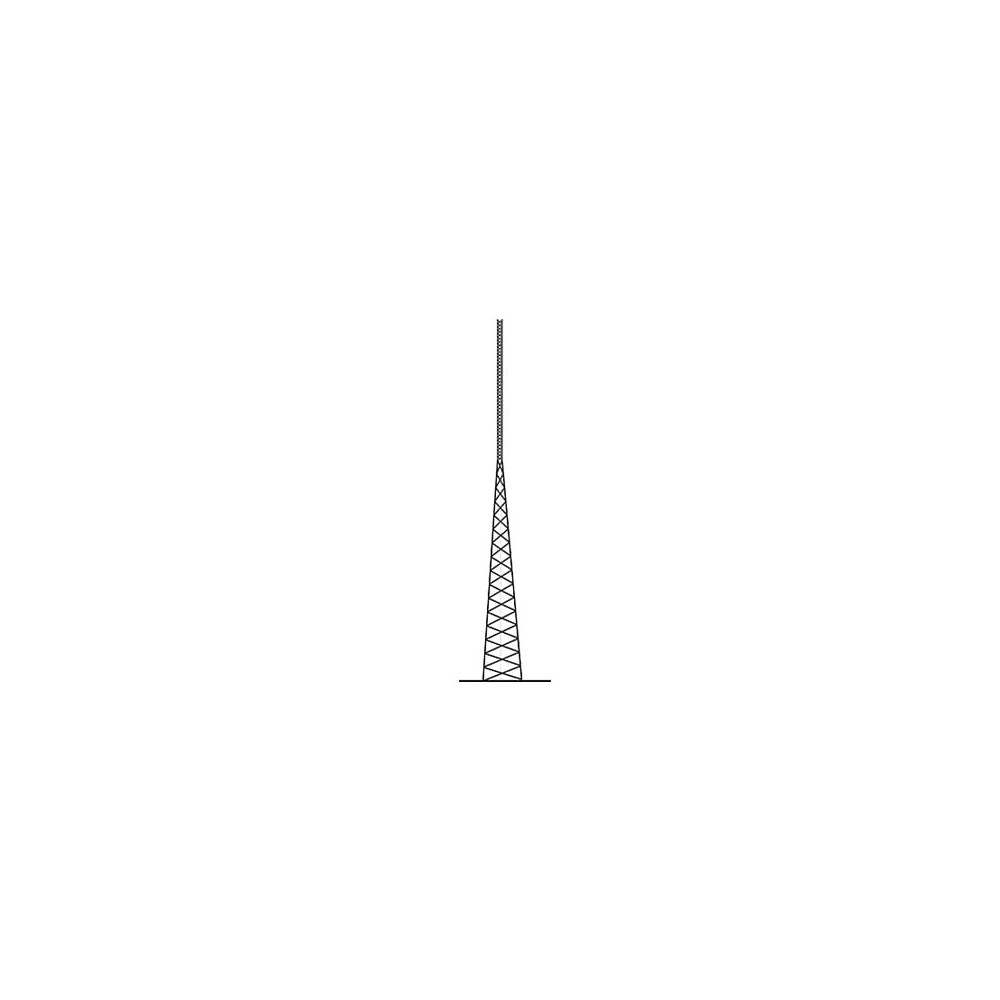

Torre Autosoportada Tubular ROHN de 21 metros Linea SSV HEAVY DUTY.

Las torres ROHN SSV han estado en servicio por más de 50 años, las piernas tubulares con brazos angulares en la parte inferior y sólidos en la parte superior.

Toda la línea SSV Servicio Pesado (Heavy Duty) está completamente galvanizada por inmersión en caliente por dentro y por fuera para alta protección a la corrosión.

Usadas para una amplia variedad de aplicaciones, preferida en la industria, incluyendo radiodifusión, PCS, seguridad, iluminación deportiva y muchas otras más.

Las torres autosoportadas necesitan transporte especializado para su desplazamiento, el cálculo del flete debe ser proporcionado por un agente de ventas de .

Características Físicas:

Altura de torre: 21.33m (70 ft).
Modelo de la Torre: SS110D90.
Peso de la torre: 1620 Lbs.
Sección superior: 3WNB
Sección inferior: 6N.
Incluye tornillería y anclas para cimentación

Características de Diseño:

Los diseños de las torres están de acuerdo con la aprobación ANSI/ EIA-222-G.
Áreas de antenas de plato planas equivalentes a la EIA RS-222-C no deben exceder las áreas mostradas en las tablas.
Las áreas proyectadas efectivas se asumen que son cargas simétricas sobre la torre.
Los diseños asumen una línea de 7/8 hasta la punta o 2 líneas de 7/8 a 9m (30 ft) abajo de la punta, una línea para cada cara.
Todas las torres incluyen placa superior con soportes cónicos para tubo de 2 3/8” (6 cm) y 14” (35.6 cm) de longitud libre.
Detalles de cimentación y diagramas de ensamble están incluidos con la torre.
Diseños personalizados para aplicaciones de sitio específico están disponibles bajo requerimiento.

Detalle de Secciones:



Detalle en secciones:

Imágenes de Torres Similares (Solo como referencia):
