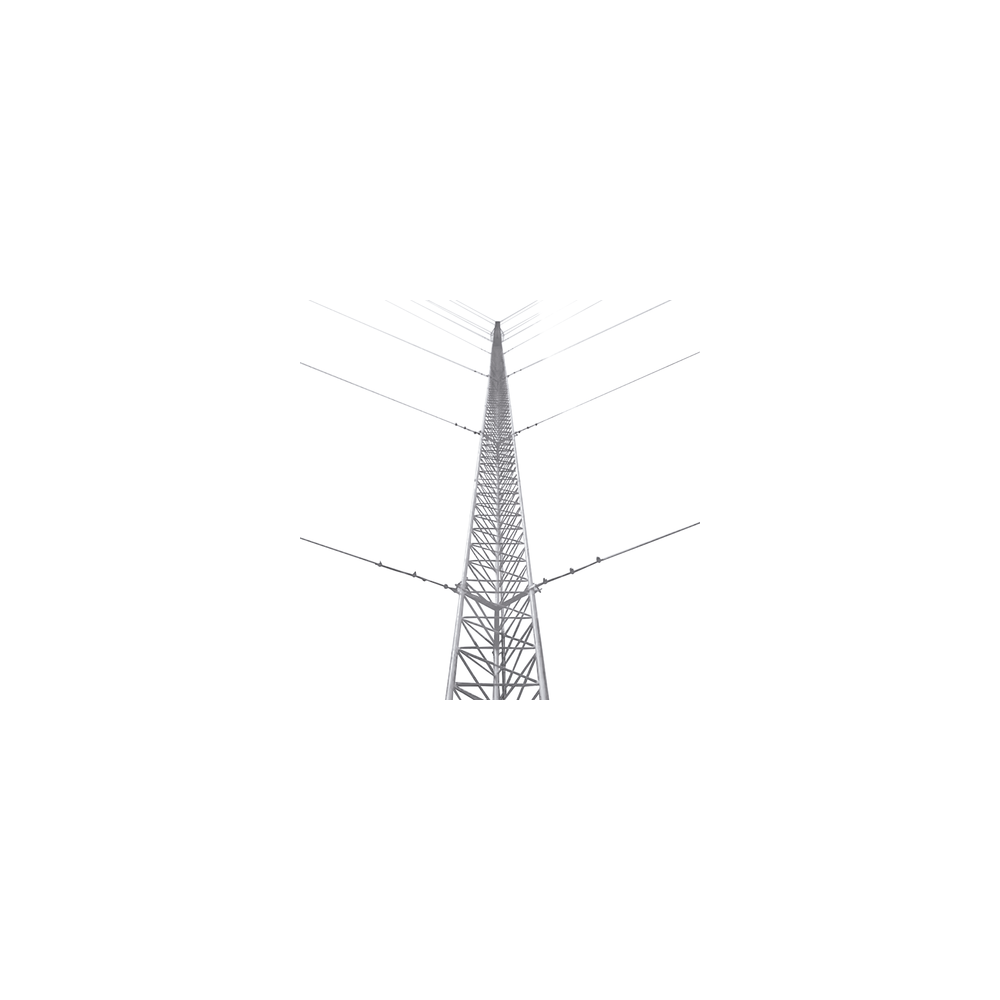

Características Destacadas:
- Producto elaborado Bajo Normativa ISO 9001:2015.
- Gran Elevación / Bajo costo.
- 100% Inspección de Ensamble Tramo - Tramo.
- Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
- Ideal para zonas secas libres de corrosión.
Características Físicas:
- Carga Axial Máxima: 500 Kg.
- Altura: 57 metros (19 tramos).
- Resistencia al viento: 200 km /hr.
- Protección anticorrosiva: Galvanizado Electrolítico (AST B-633).
- Aplicación: Intemperie (Zonas desérticas o baja humedad).
Incluye los siguientes componentes:
| Cantidad |
Modelo |
Descripción |
| 19 |
STZ45 |
Tramo de torre de 45 cm de ancho de cara. |
| 1 |
SCZ45 |
Copete de torre de 45 cm con opresor para pararrayo. |
| 1 |
SBZ45 |
Base para torre de 45 cm. |
| 1 |
SAB45 |
Ancla para base de torre 35/45. |
| 7 |
SJB45 |
Brida de sujeción de Retenida. |
| 3 |
SAZ45 |
Ancla de piso para Retenida. |
| 3 |
SAZ60G |
Ancla de piso para Retenida tipo Paleta |
| 42 |
CUELLO-14-HDG |
Cuello para cable de retenida |
| 126 |
NUDO-14-FJG |
Abrazadera tipo perro de 1/4". |
No incluye cable de retenida. Se recomiendan 1000 metros de retenida de 1/4" (SRET-635-CAM) o diámetros superiores.
No incluye Tensores. Se recomiendan 21 tensores de 5/8" x 9". (TEN5/8X9OGJ o TEN5/8X9OQJ).
**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**
Accesorios complementarios (No incluidos):
Sistema de Señalización/Iluminación (No incluido):
| Cantidad |
Modelo |
Descripción |
| 2 |
EIGSLSE |
Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810. |
| 2 |
HLU3R2 |
Montaje para lámpara de obstrucción EIGSLSE |
*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
Sistema de línea de vida (No incluido):
| Cantidad |
Modelo |
Descripción |
| 1 |
SHE-LV |
Par de herrajes de sujeción |
| 3 |
S-GULV |
Guía para línea |
| 60 |
SRET-338CAM |
Cable de 3/8" |
| 6 |
NUDO-38FJG |
Nudo forjado 3/8" |
| 2 |
CUELLO-38-HDG |
Cuello 3/8" |
| 1 |
TRY-ACC-SLIDER |
(Opcional) Carro de Seguridad para Instalador. |
| 1 |
SYS-USA7B |
(Opcional) Arnés de Suspención. |
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):
| Cantidad |
Modelo |
Descripción |
| 1 |
TG45AB |
Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm |
| 1 |
S610 |
Registro plástico. |
| 3 |
TGCR11 |
Conector de Ojo |
| 2 |
TGAB18 |
Conector para Varilla |
| 1 |
TGBUSG10 |
Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete) |
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
Sistema de Pararrayos Básico Recomendado paraTorre (No incluido):
| Cantidad |
Modelo |
Descripción |
| 1 |
TGTDPC |
Punta Pararrayo con Mástil de Aluminio (MASTIL1.2) |
| 1 |
TG45AB |
Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel. |
| 1 |
S610 |
Registro plástico chico. |
| 1 |
ANTIOX |
Aerosol para protección de terminales. |
| 3 |
TGCR11 |
Conector de Ojo. |
| 2 |
TGAB18 |
Conector para Varilla. |
| 38 |
TGAC114 |
Aislador para torre.
|
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.
Recomendaciones:
Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo ( no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
Diagrama Representativo: Instalación de Retenida Versión 2.0
Imágenes de Instalación
