TRIPLEXOR 700+850/PCS+AWS/WCS+BRS 250W -161dBc 4.3-10 IP67 .
Descripción

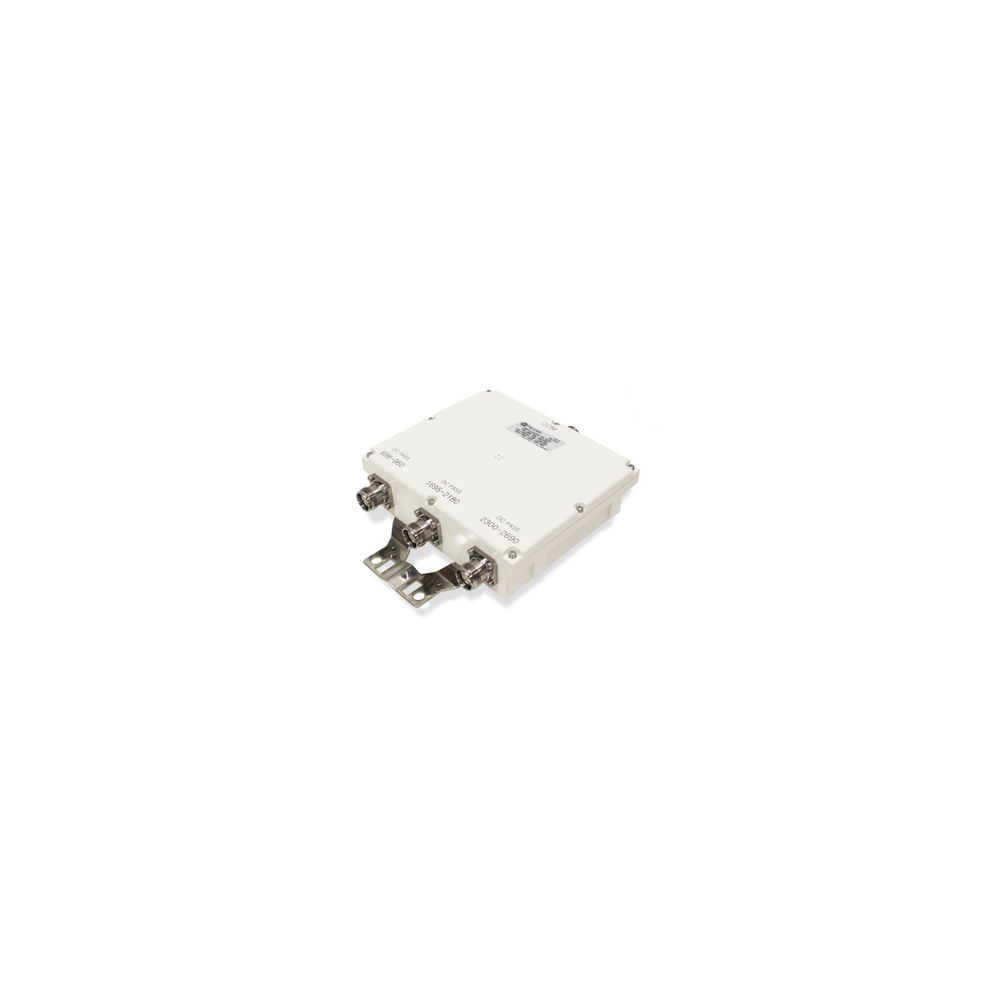

Microlab Modelo BK-421 es un Multiplexor de 3 Canales que permite combinar y separar las señales en las bandas LTE-700, SMR 800 y GSM-850 (Canal 1), las bandas 1900 PCS, AWS-1 y AWS-3 (Canal 2) y bandas WCS y BRS (Canal 3).
Para minimizar la interreacción de bandas, las entradas están bien aisladas y tienen una pérdida de inserción mínima en sus respectivas bandas de frecuencia.
El Multiplexor ha sido diseñado utilizando técnicas patentadas pasivas que minimizan los efectos PIM. También garantiza una pérdida mínima y una fiabilidad muy alta con potencias de entrada de hasta 250 W por puerto de entrada.
Esta configuración permite el paso de CC a través de todos los puertos.
Características
- Integra bandas (700 y 850)/(PCS y AWS-1, -3)/(WCS y BRS) para sitios coubicados multibanda
- PIM bajo garantizado
- Aislamiento de entrada de 50 dB
- Potencia media CW de 250 W/entrada
- Mínima pérdida de inserción de RF y ondulación
- Construido para uso en exteriores, IP67
- Alta confiabilidad, sellado contra la humedad
- RoHS
- Conectores 4.3-10 o 7/16
Especificaciones
| Frecuencia: |
Entrada 1: 698 – 960 MHz |
| |
Entrada 2: 1695 – 2180 MHz |
| |
Entrada 3: 2300 – 2690 MHz |
| Poder: |
250 W, promedio/entrada máx. |
| Pérdida de retorno: |
>19 dB, todos los puertos |
| Aislamiento: |
>50dB |
| PIM: |
<-161 dBc, (2 x +43 dBm tonos) |
| Conectores: |
4.3-10 f) |
| Protección de ingreso: |
IP67 |
| Tipo de cuerpo: |
Único |
| Peso: |
4,4 libras (2,0 kg) |
